通過可回收錨索在工程施工中的應用,在地下建筑工程使用可回收錨索中,可大幅降低工程成本,提高施工速度,并減少施工中遺留錨索造成地下環境污染等現象,值得推廣應用。

1 可回收錨索的構造與參數

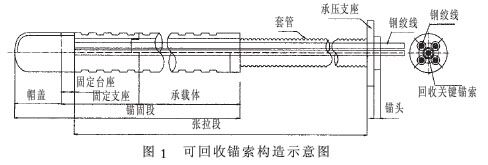

可回收錨索屬于壓力型錨索,其構造與普通錨索基本相同,分為錨固段、張拉段和錨頭三部分,其回收原理是把回收關鍵錨索抽出后,在固定座的中心處產生空隙,使其它鋼絞線可拔出回收,這也是與普通錨索最大的區別?？苫厥斟^索(4束錨索)構造如圖1?？苫厥斟^索的鋼絞線可分成3～6束,各束以圓心為對稱點均勻分布,其錨固段長度約為2.5m,比傳統預應力錨索的錨固段長度減小約4倍,錨索根據工程設計計算需要可選擇f 12.7×4～f 15.2×7,根據其截面面積的不同,其容許荷載為357.6～1017.3kN,鉆孔孔徑為150mm。鋼絞線回收后可重復用于下一工程

2 可回收錨索特點

可回收錨索的施工步驟為:鉆孔→插入錨索體→注入水泥漿→張拉→錨固。其施工吸取了其它錨索的技術優點,結構合理可靠,施工簡便。鋼絞線在承載體端部處于壓接狀態,在套管內處于自由狀態。錨固段水泥漿體內的壓應變峰值出現在臨近承載體處,隨著離承載體距離的增大,壓應變值急劇衰減,其分布區間約在2.5m范圍內,因此其錨固長度短于普通型錨索。使用專用千斤頂回收鋼絞線,安全快速、工人勞動強度低、易回收、回收率高,被回收的鋼絞線能重復使用2~3次,因此能充分利用資源,具有高效環保的優點。

3 錨索回收

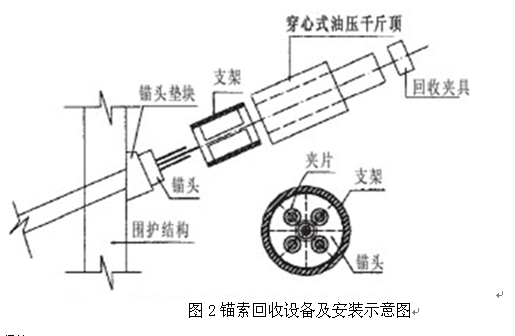

錨索施工較為簡單,先把中心的鋼絞線用千斤頂拔出,然后用千斤頂相繼對周圍的鋼絞線進行加載,使之脫離固定臺座,即可回收。一般采用壓力為20t的千斤頂便可進行回收施工,而回收與預加應力采用同一組千斤頂,施工設備投入較為合理經濟。錨索回收設備及安裝如圖2所示。

錨索回收施工程序如下:①裝上支架、穿心式油壓千斤頂、回收夾具及夾片等,中心處回收關鍵錨索不安裝夾片;②完成安裝后開啟千斤頂加載,使錨頭有松動及約有2～3mm的浮起,然后卸載;③在支架上安裝錨頭夾片的回收墊片,重復步驟①后開啟千斤頂加載,使錨頭處的夾片脫落,千斤頂卸載,取走錨頭,中心處回收關鍵錨索須安裝夾片,同時須進行錨頭夾片防止飛出的防護工作;④將支架取走,安裝千斤頂及對中心關鍵回收錨索安裝夾具及夾片,啟動千斤頂加載,將中心關鍵回收錨索拔出;⑤中心關鍵回收錨索拔出后,安裝千斤頂及對周邊對稱的2根錨索安裝夾具及夾片,千斤頂加載,將其拔出;⑥重復步驟⑤,直至將所有錨索拔出;⑦對拔出的錨索進行詳細檢查,如再利用的則須妥善保管,便于下次施工中使用。

4 錨索保護

工程結構及構件使用壽命取決于腐蝕、疲勞、磨損這3個因素,對于錨索而言關鍵為腐蝕,主要為電化學反應引起。可回收錨索在設計上充分考慮了這一因素,即在套管內注入特定的防護液體,但露出部分如錨頭及錨索在一段時間后也會出現銹蝕或現象,一旦形成則不但影響錨索的回收,還會影響錨索的重復使用,不利于項目成本控制,而且在基坑開挖中如缺乏對錨索的保護,則會造成錨索損傷,同時由于施工中質量控制不足,造成部分套管外露,雨水易從錨頭與套管間的空隙滲透入套管內。為確保錨索的防腐蝕性能,錨索外露部分應涂刷油漆加以保護。

5 可回收錨索的回收施工要點

可回收錨索能否按預期目標順利完成,在整改施工過程中,其主要技術要點有以下方面:

⑴在錨索施工中,鉆孔后的孔洞清洗須注意,確?？變?nèi)不能存在泥漿,特別在泥土中的施工。

⑵回填注漿施工是關鍵工序,主要是水泥漿液絕不能漏入錨索保護套內,否則會造成錨索固結,影響錨索的順利回收。

⑶錨索施工后必須采取嚴格的保護措施,否則會影響錨索的回收及其重復利用。

⑷根據錨索設計使用的束數,其錨頭墊塊、錨頭、回收夾具與穿心式油壓千斤頂必須相互配套。

⑸錨索夾片在設計上須考慮回收時的拔出施工要求,即在端部須留有凹槽及回收使用的鎖件。

可回收錨索的成功應用,是我國錨索加固技術的又一突破,雖然成功對錨索進行回收,但其錨固段仍留存在巖土中,這是可回收錨索存在的缺陷。隨著科學技術不斷發展,筆者堅信在不久的將來可研究出可回收錨桿,并解決可回收錨索(桿)的現有缺陷,實現全回收錨索(桿),這也是程技術人員努力和奮斗的目標。
